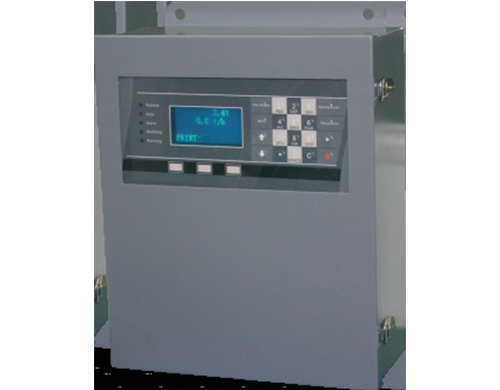

MT-DB3皮帶秤儀表
1.產品描述 DB3是一款皮帶秤控制儀表，適合在連續累計原理的散料累計重量中作為累計部件，主要適用于港口、礦山…
咨詢熱線：18861692395
郵箱：yxmote@qq.com
1.產品描述
DB3是一款皮帶秤控制儀表，適合在連續累計原理的散料累計重量中作為累計部件，主要適用于港口、礦山、火電、建材等行業中需要皮帶運輸機輸送并累計散裝物料重量的等場合。
- 128*64點陣式顯示器件，全中文顯示，界面直觀，操作簡單
- 1路4-20mA輸入、2路4-20mA模擬輸出、三對開關量輸入、三對繼電器觸點輸出、累計脈沖輸出
- 各種速度傳感器輸入端口，適合接收各種速度傳感器信號
- 提供一路帶有PID調節環節的模擬輸出，可用于流量定值控制
- 有班次設置，便于生產統計
- 支持MODBUS-RTU通訊協議
- 4種物料雙速配料功能
- 面板式與壁掛式安裝形式，適合不同現場安裝場合
2. 參數規格
| 基本參數 | ||
| 顯示窗口 | 128*64LCD液晶漢字顯示 | |
| 外形尺寸 | 面板型：280（寬）×140（高）×340（深）mm壁掛型：315（寬）×380（高）×148（深）mm | |
| 產品重量 | 面板型：約3kg；壁掛型：約4kg | |
| 重量參數 | ||
| 重量小數點顯示 | 0、0.0、0.00、0.000 | |
| 重量單位 | Kg、t（千克、噸） | |
| ***累積量 | 99999999 | |
| 流量參數 | ||
| 流量顯示范圍 | 0.0020kg/h-99999.9t/h | |
| 流量單位 | Kg/h、t/h | |
| 性能參數 | ||
| 準確度等級 | 0.1級 | |
| ***信號輸入范圍 | 0.1mV~20mV | |
| 模擬輸入阻抗 | ≥20MΩ | |
| 輸入點/輸出點 | 4進/6出 | |
| 工作參數 | ||
| 通訊形式 | RS485 | RS232 |
| ≤1000m | ≤1.5m | |
| 通訊協議 | MODBUS | 打印機 |
| 通訊波特率 | 4800、9600、19200、38400 | |
| 稱重傳感器類型 | 莫特電阻應變式稱重傳感器 | |
| 傳感器激勵電壓 | DC9V,200mA | |
| 速度傳感器類型 | 光電式/電磁式/霍爾傳感器/接近開關 | |
| 速度信號頻率范圍 | 0-3000Hz | |
| 速度傳感器激勵 | DC 24V,50mA | |
| 累計脈沖輸出 | 0-10Hz，脈寬50-1000ms | |
| 開光量輸出容量 | AC 250V/3A | |
| 開關量輸入電壓 | DC24V | |
| 開關量輸入電壓 | 4-6mA | |
| 工作條件 | ||
| 電源范圍 | AC 220V（AC175-245V),50Hz/60Hz | |
| 產品功率 | ≤30W | |
| 工作溫度 | -10℃~＋40℃ | |
| 濕度范圍 | ≤90%相對濕度（無冷凝） | |

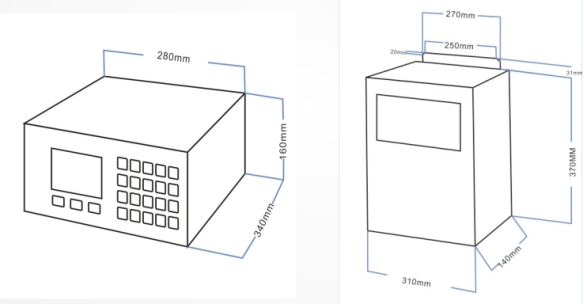

4.儀表尺寸
